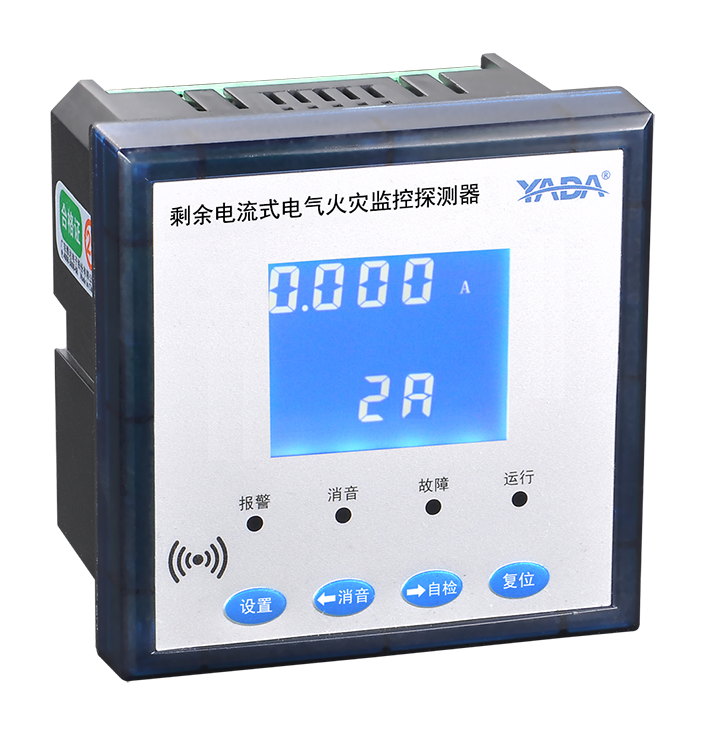

YDH20P剩余电流式电气火灾监控探测器
概述
YDH20P 型电气火灾监控探测器（以下简称 YDH20P）采用高速芯片，快速测量主干线剩余电流（漏电流）大小及温度值，当被保护线路中被测参数超过报警设定值时，能发出声、光报警和控制信号，以便消除火灾隐患。
产品功能
技术参数
产品尺寸
产品应用
更多详细
YDH20P型电气火灾监控探测器（以下简称 YDH20P）采用高速芯片，快速测量主干线剩余电流（漏电流）大小及温度值， 当被保护线路中被测参数超过报警设定值时，能发出声、光报警和控制信号，以便消除火灾隐患。
主要应用于低压三相四线系统的主干线漏电保护，是一种可靠、多功能、彻底替代传统的漏电开关的测控装置，具有八路 剩余电流（漏电）、两路温度及一路外部有源(AC220V±15％)接点输入（如：烟敏、可燃气体探测器等接点输出）保护功能，一路继电器保护输出（可设置为脉冲输出，电平输出，遥控输出），RS485（Modbus-RTU）通讯，可实现集中监控、组网管理。
该探测器符合国家标准 GB14287.2-2014 剩余电流式电气火灾监控探测器和 GB14287.3-2014 测温式电气火灾探测器要求。
●剩余电流保护
●测温保护
●开入保护设置
●开出保护设置
●自检功能
●消音功能
●复位功能
●故障报警功能
项目 | 参数 | 项目 | 参数 |
报警设定值 | 剩余电流：100~1000mA 温度：45~140 ℃ | 调节精度 | 剩余电流：1mA； 温度：0.1℃ |
报警延时时间 | 1.0S~30.0 S | ||
辅助电源 | AC220V (电压波动：AC187V~AC242V) | 整机功耗 | ≤5VA |
绝缘电阻 | ≥100MΩ | 继电器接点容量 | AC250V 3A、DC30V 5A |
防护等级 | IP30 | 隔离 | 电源/输入/输出相互隔离 |
外壳材料 | 阻燃塑料 | 工作温度 | -10℃~+50℃ |
净重量 | 约0.29kg |

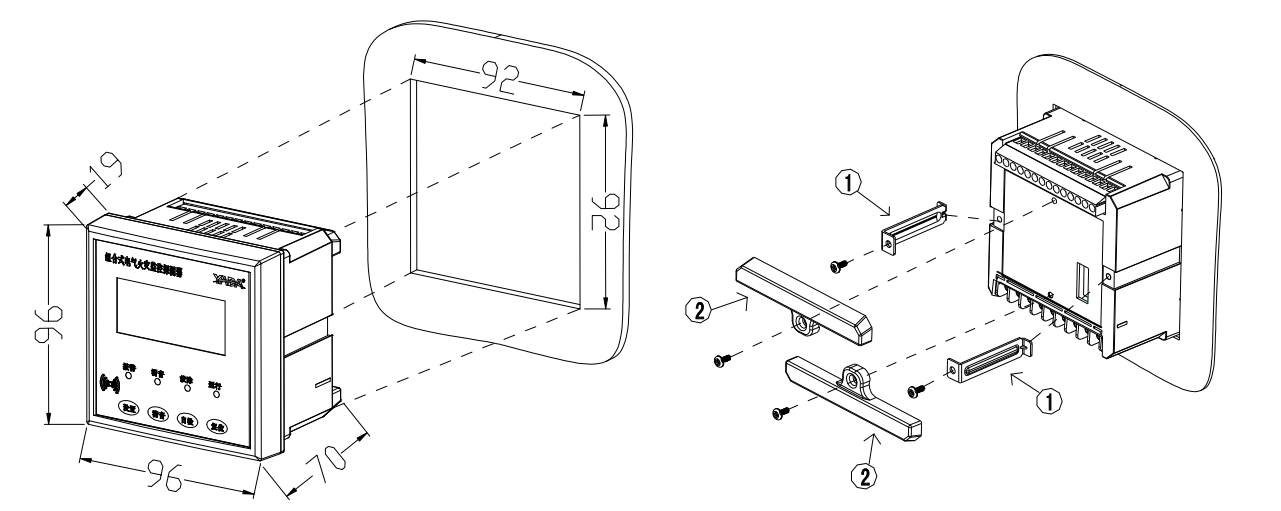

单位：mm，公差：±0.5
安装方式为盘面式安装，先用①导轨固定，接线完毕可安装②保护盖防止触电。
